Машины, которые выпускаются сегодня, обладают множеством различных устройств и девайсов, призванных увеличить комфорт при управлении автомобилем. Одним из таковых устройств в автомобилях Hyundai является камера заднего вида ix35. Подробнее о том, что это за устройство, для чего оно используется и как произвести его установку, вы сможете узнать из этого материала.

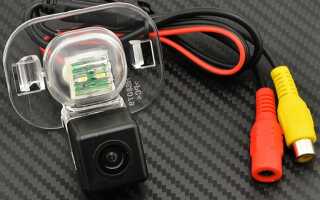

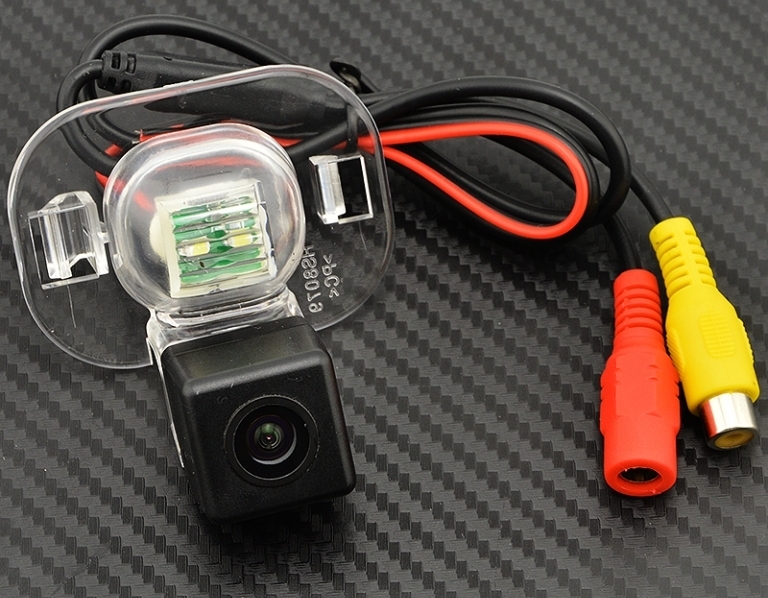

Описание штатной камеры заднего вида Hyundai ix35
Автомобили Hyundai Solaris, ix35 и многие другие модели авто оснащаются камерами заднего вида. Этот гаджет представляет собой устройство, позволяющее обеспечить правильную парковку транспортного средства. По сути, это модернизированная версия традиционного парктроника. Сама камера монтируется в задней части автомобиля, а изображение с нее выводится на специальный монитор, установленный в салоне, или на экран автомагнитолы, если она позволяет считывать видео.
Основные элементы такой системы:
- непосредственно камера, монтирующаяся обычно в области номерного знака;
- модуль управления, который ставится либо в багажном отсеке, либо в салоне авто;
- в зависимости от модели, камера может быть дополнена сенсорными датчиками, которые срабатывают при приближении автомобиля к препятствию;
- сам монитор, устанавливаемый на центральной консоли авто.
Плюсы и минусы девайсов
Теперь вкратце рассмотрим преимущества и недостатки девайсов.
Начнем с достоинств:
- Основное преимущество — это помощь водителю при парковке. Благодаря правильно установленному и настроенному устройству водитель сможет увидеть препятствия, расположенные в «слепой» зоне. А это, в свою очередь, позволит обезопасить машину от возможного столкновения.
- Относительная простота установки. Если вы умеете держать в руках слесарные инструменты, то процесс монтажа и подключения не должен вызвать у вас проблем.
- Возможность установки беспроводного устройства. Сегодня в продаже имеются два типа гаджетов, которые отличаются между собой по способу установки — они могут быть проводными и беспроводными. Установка беспроводного девайса позволит избежать укладки проводов и, соответственно, необходимости демонтировать салонную обшивку.
Что касается недостатков, то их не так много. Во-первых, к недостаткам можно отнести стоимость девайсов — она может быть не по карману некоторым автолюбителям. Во-вторых, не каждый автовладелец сможет правильно настроить устройство, чтобы оно охватывало как можно больший угол (автор видео — канал Колобок Колобков).
Инструкция по демонтажу и ремонту устройства
Как в Solaris или любую другую модель установить гаджет:
- Сначала отключите аккумулятор и откройте багажник. Вам необходимо демонтировать накладку крышки багажного отсека, для этого открутите гайки.
- Далее, следует отсоединить плафон с подсветкой. В Solaris правые и левые светильники одинаковы, поэтому монтаж объектива может быть осуществлен как слева, так и справа. Как правило, камеры оснащаются специальными диодами, поэтому если вы не хотите, чтобы плафоны светили разным цветом, во втором фонаре нужно будет заменить лампу на диодную.
- Выкрутите плафон и установите в него камеру. Если она штатная и подходит для вашей модели авто, то на ней нужно будет просто нажать на фиксатор — это позволит закрепить объектив.
- Сделав это, надо будет подключить питание к подсветке. Если вы не хотите врезаться в подсветку, то кабель питания нужно будет подключить к неработающему источнику освещения, после чего вставить в патрон. При таком подключении подсветка будет работать при активации габаритного освещения.
- Теперь вам нужно будет проложить кабель питания до лампы заднего хода, на автомобилях Solaris она расположена с правой стороны. В самом разъеме необходимо будет подключиться к зеленому проводу — это положительный вывод, а также черному — это отрицательный. На видеокабеле имеется еще и провод красного цвета, то его нужно подключить к плюсу самой камеры. Этот провод очень важен, поскольку по нему будет осуществляться передача изображения на дисплей, который вы установите в салоне.
- Далее, вам необходимо будет проложить кабель видеосигнала в салон — в этом нет ничего трудного, вам нужно будет просто снять обивку и протянуть провод через технологические отверстия.
- На центральной консоли устанавливается монитор (обычно в него уже встроен управляющий модуль), после чего к нему подключается кабель. При этом сам дисплей также необходимо подключить к питанию. Когда все элементы будут подключены, производится диагностика работоспособности устройства.
Фотогалерея «Установка камеры своими руками»
Загрузка …Видео «Более наглядная инструкция по монтажу и подключению»
На видео ниже представлена более наглядная инструкция по подключению и установке гаджета в гаражных условиях (автор — Алексей Рогозин).
