Звуковой сигнал или клаксон — это элемент безопасности, который должен быть рабочим в любом автомобиле. Благодаря этому устройству можно предотвратить ДТП, именно поэтому его работоспособность очень важна. Как быть, если не работает клаксон, и как подключить сигнал после ремонта? Ответы на эти вопросы вы найдете ниже.
Как устроен клаксон автомобиля?

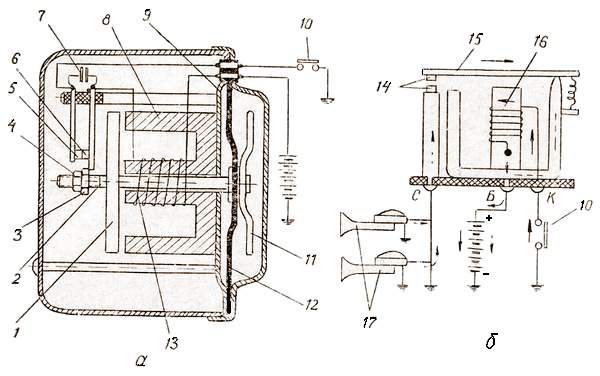

Рассмотрим универсальную схему устройства звукового сигнала автомобиля:
- Так называемый якорь.
- Стержень устройства.
- Гайка для регулировки.
- Контргайка.
- Первый вольфрамовый контакт клаксона.
- Еще один контакт из вольфрама.
- Конденсаторный элемент.
- Сердечник.
- Корпус, в котором заключены все компоненты.
- Кнопка активации, расположенная на руле.
- Резонаторный диск.
- Мембрана.
- Обмотка.
- Это контакт реле.
- Еще один якорь.
- Обмотка реле.
- Сигналы.
В соответствии со схемой подключения, когда водитель жмет на кнопку управления, через обмотку начинает проходить ток, который в итоге намагничивает сердечник, в свою очередь притягивающий якорь. С этим якорем начинает перемещаться и стержень, прогибающий мембрану, а благодаря гайке происходит размыкание контактов, что способствует прерыванию электроцепи. Все элементы, в частности, диск, стержень, якорь и прочие, посредством пружины и мембраны возвращаются в начальное положение. При этом контакты смыкаются, что опять приводит к прохождению тока через обмотку. Процесс размыкания контактов осуществляется при нажатии на клавишу клаксона на руле (автор видео — канал pribambas sender).
Возможные неисправности: признаки и причины
По каким признакам можно определить, что автомобильный клаксон нуждается в ремонте:
- Рулевой гудок не работает. Когда автомобилист жмет на кнопку руля, звуковое устройство не срабатывает.
- Устройство то работает, то нет. При нажатии на кнопку на руле клаксон сначала срабатывает, а затем исчезает.
Что касается причин, из-за которых устройство может выйти из строя, то их множество:
- Перегорание предохранителя, расположенного в предохранительном блоке под капотом или в салоне автомобиля. При такой проблеме работу клаксона можно будет восстановить, поскольку она не нарушена. Автомобиль также может дополнительно, кроме предохранителя, иметь реле.
- Поломка самого клаксона. Если вы заменили предохранительный элемент, но это не помогло решить проблему, то нужно проверять непосредственно сам гудок. Для этого устройство потребуется снять, а его контакты надо будет подключить напрямую к аккумулятору. При прямом подключении работоспособный клаксон сработает.
- В некоторых случаях причина кроется в появлении короткого замыкания в электрической сети автомобиля. Замыкание может коснуться цепь подключения, поэтому сначала нужно проверить работоспособность гнезда предохранителя. Иногда гудок может некорректной работать из-за повреждения цепи и утечке тока.
- Также причина неисправности иногда кроется в изношенных прижимных контактах, расположенных на рулевой колонке. Неисправность такого плана более характерна для отечественных автомобилей. В результате длительной эксплуатации пружины со временем начинают стираться, что приводит к тому, что импульс по ним не сможет передаваться от кнопки на сам гудок.
- Бывает и такое, что изнашивается контактное кольцо прямо на руле.
- Если контакты не изношены, то они могли просто окислиться. Долгое использование, а также отсутствие технического обслуживания приводят к тому, что со временем на контактах образовываются отложения. Как сказано выше, такая проблема может стать причиной затрудненной передачи сигнала для активации гудка.
- Под ступицей руля располагаются лепестки контактов. Этот лепесток может со временем лопнуть, иногда причину следует искать в заедании стойки нажима.
- Перегорела обмотка гудка.
- Иногда неисправность гудка связана с повреждением электрического соединения или случайном отключении клеммы непосредственно на самом сигнале.
- Иногда причиной неработающего сигнала может быть обрыв шлейфа на руле на авто, оборудованных подушкой безопасности (видео опубликовано каналом Учимся водить машину. Все секреты начинающим).
Диагностика и ремонт сигнала своими руками
Как проверить и произвести ремонт гудка своими руками? Для диагностики вам понадобится тестер (желательно, чтобы это был цифровой мультиметр, но при отсутствии можно использовать и обычный), обжимные щипцы, пассатижи, канцелярский нож. Приготовьте запасную проводку и сервисный мануал к машине.
Проверка с ремонтом выполняются так:
- Проверяется работоспособность предохранителя и реле, надо найти монтажный блок. Более точная схема указана в технической документации, но обычно предохранительное устройство располагается в БП, возможна его установка в приборную панель. Найдя блок, изучите схему, нанесенную на обратную сторону его крышки, чтобы найти предохранитель. Демонтируйте устройство, которое отвечает за работу клаксона и внимательно осмотрите его — если есть разрыв цепи, это говорит о неработоспособности предохранителя.
- Но если устройство целое, это еще не значит, что оно работоспособное. Нужно произвести его диагностику при помощи тестера. Настройте на мультиметре режим измерения сопротивления со звуком (если речь идет о цифровом тестере и в нем есть такая функция). Если же у вас аналоговый мультиметр, перед диагностикой вам надо будет произвести калибровку тестера, для этого замкните его щупы друг с другом и регулятором отведите стрелку к нулю.
Затем прижмите щупы тестера к контактам предохранительного устройства. Если деталь рабочая, то мультиметр покажет 0 Ом, если же нет, то при отсутствии изменения на дисплее можно сделать вывод, что сопротивление слишком повышенное. Это говорит о поломке предохранителя, устройство надо заменить. - После этого, если предохранитель рабочий, вам надо найти блок реле, которое находится либо в моторном отсеке, либо в салоне авто — воспользуйтесь сервисной книжкой для поиска. Обычно реле располагаются в том же блоке с предохранителями. Наиболее простой вариант проверить работу реле — это поменять устройства местами с другими аналогичными деталями. В большинстве случаев реле являются взаимозаменяемыми, так что если после замены устройства гудок заработал, то можно понять, что причина заключалась в реле.
- Также следует проверить выключатель рулевого гудка, для этого также используется тестер. Если на него не поступает питание, то разумеется, кнопка не сможет реагировать на нажатие.
- Затем произведите диагностику работоспособности релейного переключателя. Для этого потребуется демонтировать реле и выставить на мультиметре режим замера сопротивления. Один контакт от тестера следует поднести к разъему переключателя реле, а второй подключается к минусовой клемме аккумуляторной батареи. При таком подключении помощник должен нажать на кнопку гудка. В результате на дисплее должны появиться числовые значения. Если же на экране появилась надпись Out of Limits, это свидетельствует о не рабочем состоянии выключателя, соответственно, его надо менять.
- Не лишним будет произвести проверку непосредственно клаксона. Как правило, устройство клаксона располагается за решеткой радиатора двигателя, непосредственно перед основным радиаторным устройством. Найдя механизм, нужно определить, какой из выводов положительный, а какой — отрицательный. Чтобы точно это определить, воспользуйтесь техническим руководством. Когда вы узнаете это, подключите клаксон напрямую к аккумулятору автомобиля, это позволит проверить его работу.
Положительный контакт подключается к плюсу, отрицательный, соответственно — к минусу. При подключении отрицательного контакта клаксон должен начать работать, если же подключение не дало результатов, то устройство не исправное. - Следующим этапом будет диагностика цепи. Если у вас появились подозрения касательно исправности электроцепи, нужно произвести проверку заземления контура, а также величину напряжения и тока. Определите массу, чтобы точно выявить заземление, для диагностики настройте тестер на замер сопротивления в Омах. Подключите один контакт мультиметра к минусу цепи, а вторым подключитесь к массе.
В итоге на экране тестера должны быть продемонстрированы числа — при их наличии проводка целая. На этом этапе надо проверить и состояние контактов. Как показывает практика, часто причина поломки кроется в их окислении, поэтому есть смысл зачистить контакты.

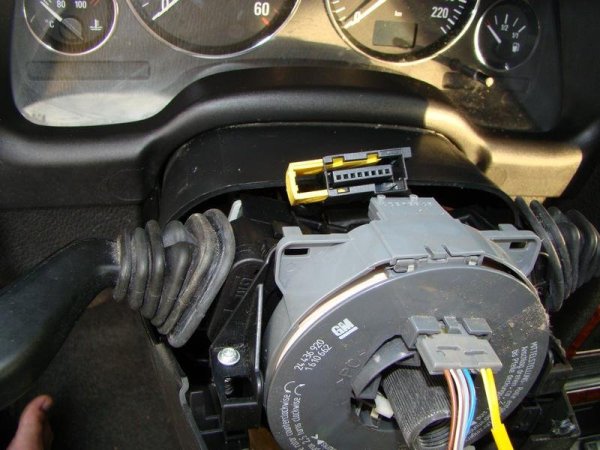

Фотогалерея «Диагностика и ремонт»
Загрузка …Видео «Установка гудка через реле»
Если у вас возникла необходимость установить клаксон самостоятельно через реле, то подробная инструкция по выполнению задачи — в ролике ниже (видео снял и опубликовал пользователь pavel fender).
