Использовать для автомагнитолы компьютерный блок питания (БП) – тема довольно актуальная. Естественно, с функцией электропитания хорошо справляется аккумулятор. Но его приходится часто подзаряжать, если постоянно пользоваться устройством. Источник питания от компьютера помогает решить несколько проблем. В статье рассматривается, какой блок лучше выбрать и как подключить автомагнитолу.
Какой блок питания нужен для автомагнитолы?
Чтобы магнитола работала через компьютерный БП, нужно, прежде всего, подобрать подходящий источник, с помощью которого она будет питаться. Для этого подойдет блок формата АТ или АТХ.
Возможен любой вариант:
- взять свой старый компьютер и извлечь из него источник питания;
- купить на радиорынке дешевый б/у блок;
- отремонтировать неисправный;
- собрать БП своими руками.
Блоки АТ и АТХ отличаются следующим:
- Чаще всего у АТ нет выходных напряжений и дежурного источника на 5 Вольт. При включении в сеть на выходах выдается + 12В – это желтый провод, +5 В – красный, -12 В и -5 В — два черных. На них сразу появляется напряжение.
- У АТХ, наоборот, имеется дежурный БП на 5 В. Он работает постоянно, пока основной БП включен в электросеть с напряжением в 220 В. При этом выходное напряжение не появляется, пока не будут замкнуты черный и зеленый провода на основном разъеме. Если на АТХ поставить между ними перемычку, то напряжение сразу же появится на выходе после появления электрического тока в сети.

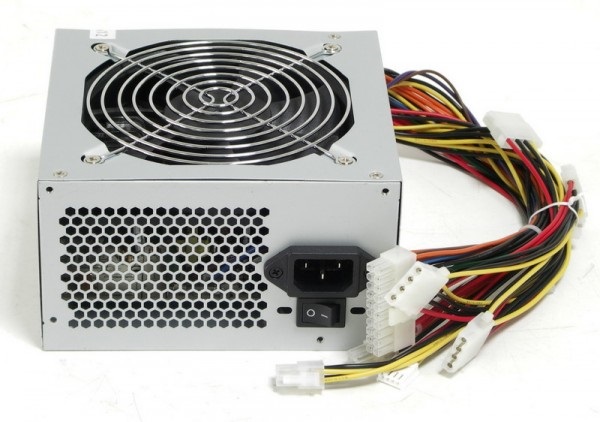

Таким образом, нужен такой блок питания для автомагнитолы, мощность которого должна быть не меньше 300 Ватт, можно 350. Важно, чтобы он выдавал постоянный ток не менее 12 А по линии на 12 В.
Руководство по подключению
Перед тем, как начать работу, необходимо проверить БП на работоспособность. Если возникнут проблемы, то нужно его заменить или отремонтировать. Старый блок стоит разобрать и почистить от пыли. Желательно убрать печатную плату и осмотреть контакты на качество пайки. Все найденные дефекты следует исправить.
Важно обратить внимание на конденсаторы выходных выпрямителей: проверить не вздулись ли они, нет ли разрыва засечки. Если обнаружены такие дефекты, конденсаторы следует заменить (автор видео — SABOTAGnick116).
Инструменты и материалы
Чтобы подключить автомагнитолу к БП компьютера, понадобится следующее оборудование и материалы:
- компьютерный источник питания (300-350 Ватт);

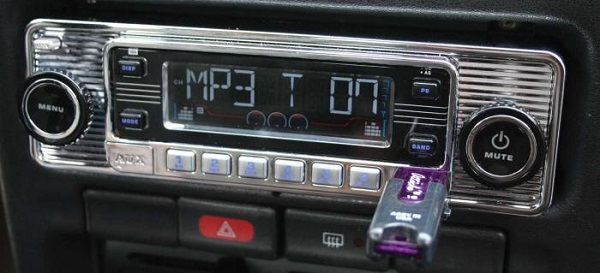

- автомобильную магнитолу;
- провода нужного сечения;
- динамики или акустические колонки.
Желательно использовать качественную акустику, так как устройство имеет 4-канальный выход, поэтому есть возможность присоединить две передние колонки и две задние.
При выборе динамиков, необходимо обращать внимание на сопротивление. Обычно к выходу автомагнитолы можно подключать динамики сопротивлением 4 Ом. Если взять динамики с 8 Омами, они не будут звучать громко.
Этапы
Процедура подключения состоит из следующих этапов:
- В первую очередь нужно отрезать разъем DIN, через который аппаратура подключается к автомобилю.
- Далее необходимо зачистить провода.
- Сначала подключаем магнитолу. Лучше всего для этого подойдет разъем, с помощью которого присоединяются жесткие диски. Это широкие 4-х контактные провода: красного, два черного и желтого цвета.
- Разъем нужно отрезать, провода припаять к контактам магнитолы. Для дальнейшего использования БП можно сделать переходник. Для этого необходимо желтый провод от блока припаять к красному положительному магнитолы. Черный отрицательный провод от подключаемого устройства следует припаять к любому черному от БП.

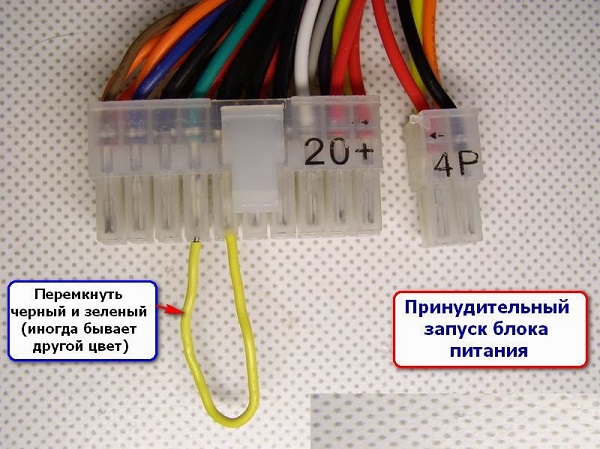

- Чтобы запустить блок без материнской платы, следует воспользоваться разъемом, через который питается материнка. К разъему подключено большое количество проводов. Среди них нужно найти черный и зеленый, контролирующий запуск БП. Чтобы замкнуть землю, необходимо соединить зеленый провод с любым черным.

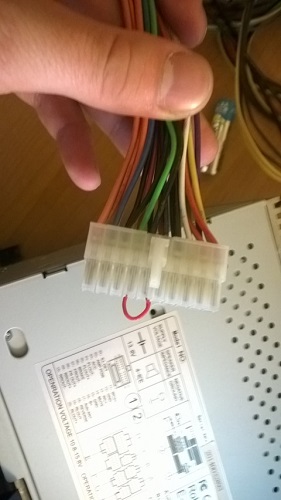

Жучок-перемычка между контактами После запуска блока напряжение поступит на все провода. При размыкании контакта питание отключится. Таким образом создается подобие перемычки.
- Если в БП есть выключатель, перемычку можно не вынимать, в этом случае можно зеленый и черный провода запаять. Таким образом выключатель можно использовать для того, чтобы включить или выключить питание.
- Далее необходимо сконструировать акустическую систему из автомобильных колонок. Приобрести любые динамики небольшого веса и поместить их в коробку желательно деревянную, сделав в ней предварительно соответствующие отверстия. Можно использовать для изготовления коробки твердый картон. Вставив динамик, его необходимо подключить к автомагнитоле через четыре оставшиеся провода. Каждый из динамиков следует поместить в отдельную коробку. При этом в одном коробе должно быть три устройства воспроизведения высоких, средних и низких частот.

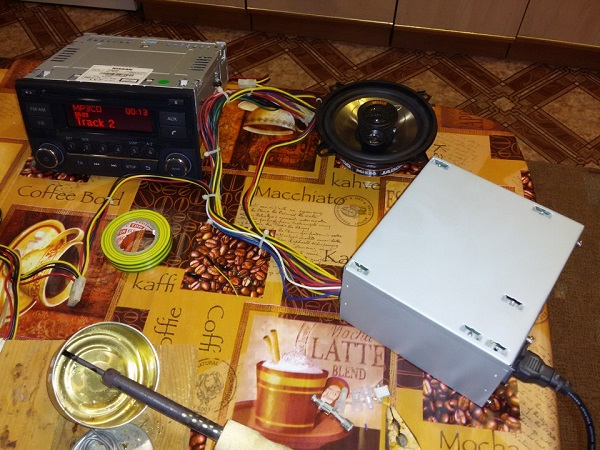

Когда все устройства собраны в единую сеть, можно включать конструкцию в розетку 220 В и слушать музыку.
Заключение
Таким образом, зная, как подключить магнитолу от блока питания, можно своими собрать устройство для ее использования без подключения ее к электросети машины. Нужный БП можно взять из старого компьютера, выдающий 12 Вольт. Динамики можно сконструировать своими руками или купить готовые. Такое устройство подключается к электросети 220 В и может стать полноценным музыкальным центром.
Загрузка …Видео «Как подключить автомагнитолу через компьютерный источник питания»
На этом видео демонстрируется подключение автомобильной магнитолы через блок питания для компьютера своими руками (автор видео Stason22).
