Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам
, то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки. Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.
В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан.
Содержание
Конструкция ДПДЗ

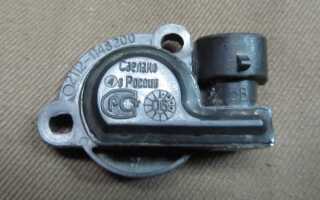

Датчик положения дроссельной заслонки — это устройство, которое предназначено для точного распределения количества топливной смеси, попадающей в камеру сгорания двигателя. Его использование в современных моторах позволяет повысить экономичность автомобиля, а также повышение коэффициента полезного действия силового агрегата. Он расположен в системе подачи топлива на оси дроссельной заслонки.
Виды
На современном этапе развития автомобильной техники на рынке представлены такие виды ДПДЗ:
- Бесконтактный;

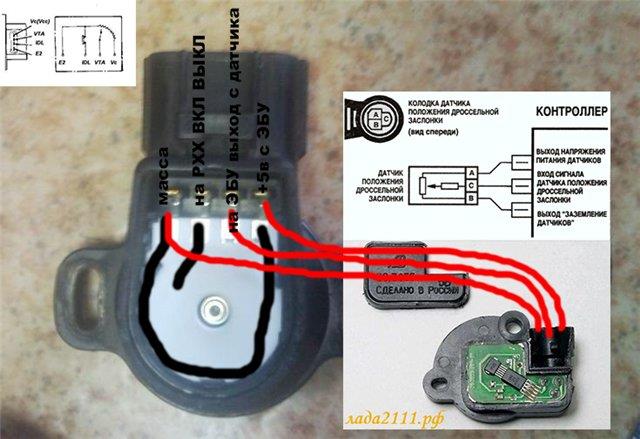

Бесконтактный датчик положения дроссельной заслонки с обозначением выводов
- Пленочный резисторного типа.

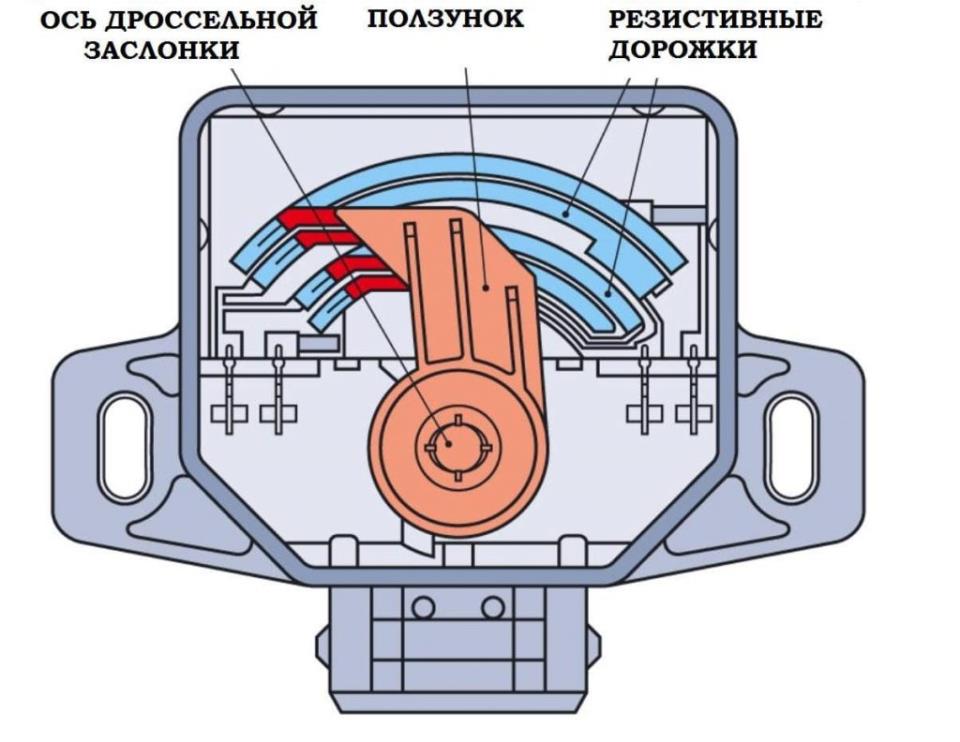

Последние конструктивно имеют резистивные контакты в виде дорожек, по которым определяется напряжение, а бесконтактные проводят данный замер на основе магнитного эффекта. Различия датчиков характеризируются их ценой и сроком службы. Бесконтактные являются более дорогими, но и срок службы у них заметно выше.
Принцип действия
Как указывалось выше датчик располагается возле дроссельной заслонки. При нажатии на педаль он проводит замер выходного напряжения. В том случае, когда дроссельная заслонка имеет положение «закрыто», напряжение в датчике составляет до 0,7 Вольт. Когда водитель нажимает на газ, ось заслонки поворачивается и соответственно меняет наклон ползунка под конкретным углом. Реакция датчика проявляется в изменении сопротивления на контактных дорожках и, следовательно, повышением выходного напряжения. При полном открытии дросселя напряжение составляет до 4 Вольт. Данные указаны для автомобилей ВАЗ.
Считыванием этих значений занимается электронный блок управления автомобиля. На основании полученных данных он применяет изменения в количество подачи горючей смеси. Стоит заметить, что вся эта процедура происходит практически мгновенно, что позволяет эффективно подбирать режим работы мотора, а также расход топлива.
Признаки неисправности датчика
При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:
- Пуск двигателя затруднен как на горячую, так и на холодную;
- Повышается расход топлива при чем значительно;
- При движении появляются рывки мотора;
- На холостом ходу обороты чаще завышены, нежели в норме;
- Ускорение автомобиля происходит вяло;
- Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
- Силовой агрегат может глохнуть на холостом ходу;
- На панели приборов моргает индикатор Check или светится постоянно.
Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ. Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.
Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика.
Видео по теме:
Проверка ДПДЗ
Проверка датчика положения дроссельной заслонки для автомобилей ВАЗ 2110, 2114, Приора, Калина, Рено Логан и др. проводится так:
- Выключить зажигание автомобиля;
- Использовать вольтметр для проверки напряжения датчика, которое при закрытой заслонке составляет около 0,7 Вольт;
- Произвести замер выходного напряжения на полностью открытой заслонке. Оно должно составлять порядка 4-х Вольт;
- Проверить равномерность изменения напряжения, путем проворачивания бегунка датчика. При этом не должны наблюдаться скачки значений.
Если в полученных данных имеются отклонения, то деталь необходимо заменить на новую. В тех случаях, когда значения совпадают, то датчик исправен и поломку следует искать в других датчиках.
